PHANTOM C540

Phantom C540 将 C 系列的图像质量融入紧凑的独立式一体化机身中。其低噪声 400 万像素 BSI 传感器在满分辨率下以 1140 fps 的帧率提供清晰、对比度优异的数据，1 英寸传感器规格在狭小、空间受限的环境下，大幅简化了镜头选型工作。凭借集成 I/O 接口、机载存储和标准以太网接口，C540 为 PIV、显微术、生物力学和精密工业测试提供易于部署的一体化解决方案。

1,140 fps	2560 × 1680	15.3 mm 1"	2 µs	14 GB

最大帧速率	最大分辨率	传感器	最小曝光时间	RAM

下载数据表

C540 帧速率表

分辨率 (宽 x 高)	2560 x1680	2560 x1260	2560 x1080	2560 x720	2560 x480	2560 x228
最大帧速率 (fps)	1,140	1,520	1,760	2,620	3,870	7,770

分辨率 (宽 x 高)	1920 x 1260	1920 x 1080	1920 x 360	1920 x 228	1920 x 24	1280 x 24
最大帧速率 (fps)	2,000	2,330	6,670	10,130	50,820	51,750

使用帧速率和录制时间计算器查看其他可用的像素分辨率和帧速率组合以及对应的记录时间。

卓越的图像质量

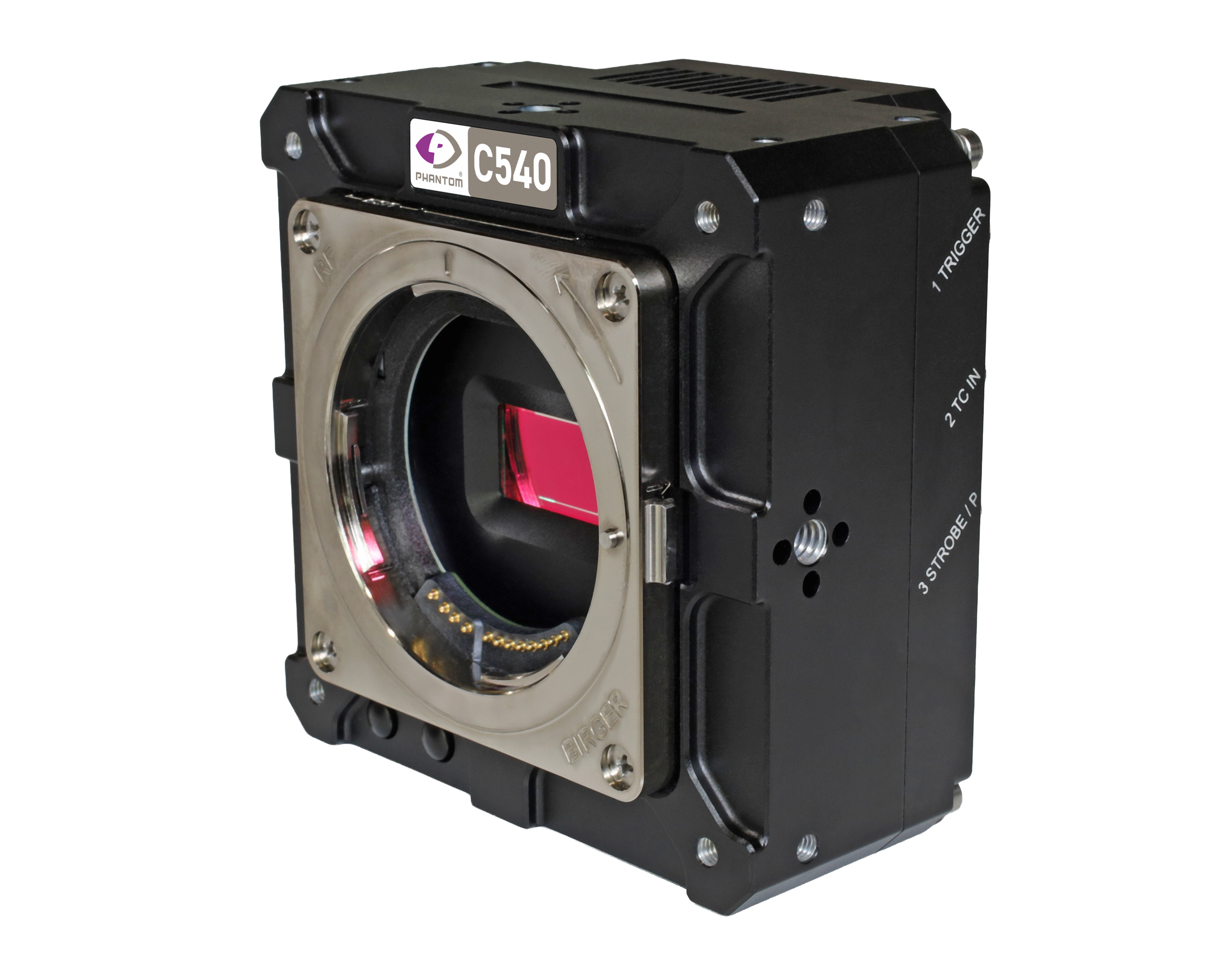

C540 采用先进的 BSI CDS 传感器技术，读出噪声低于 5 e⁻，即使在严苛的成像环境下，也能提供卓越的图像清晰度，确保测量的可靠性。其 400 万像素、1 英寸的传感器，像素尺寸为 5 微米，可完整保留关键细节，满足科研和工程测试对精度的要求。

低噪声 BSI 传感器：搭载相关双采样（CDS）技术，读出噪声低于 5 e⁻，在低光照和高对比度条件下输出更清晰的图像。
可测量的精度：平坦的噪声基底支持精准的像素级分析，非常适合对数据完整性要求极高的 PIV 和高倍率成像等应用场景。
低光环境下的卓越表现：BSI 架构在低光环境中性能出众，在照明不足时仍能提供出色的清晰度。

独立式设计，集成化工程流程

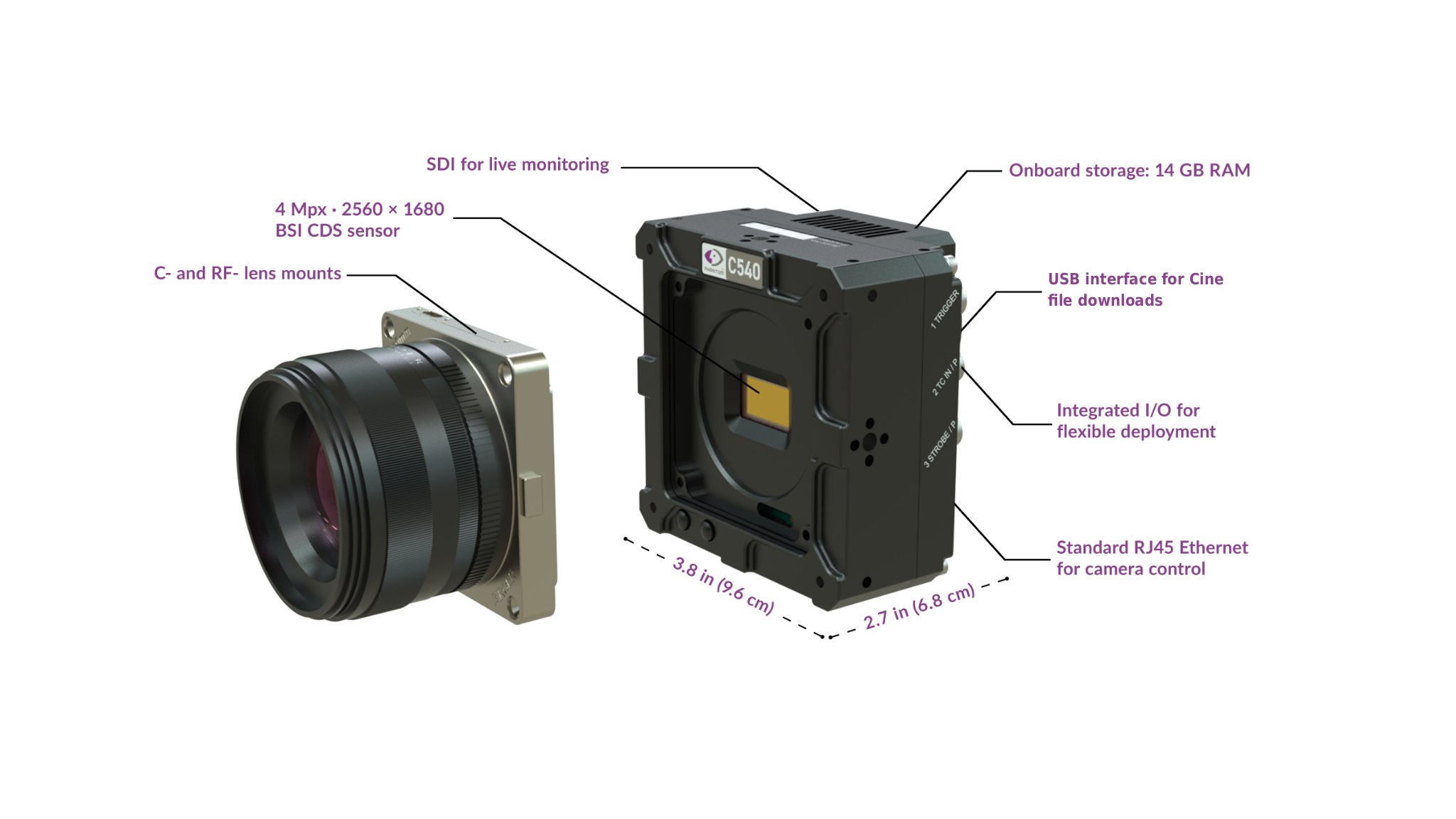

体化集成式系统，支持灵活部署。内置可编程 I/O、机载存储和标准 RJ45 以太网接口，无需外接控制器和复杂的基础设备，即可快速完成设备搭建，简化工作流程，并在各类环境中高效采集数据。

无需接线盒：紧凑的独立式设计，无需额外线缆设施，便于在空间受限或分布式测试场景中轻松部署摄像机。

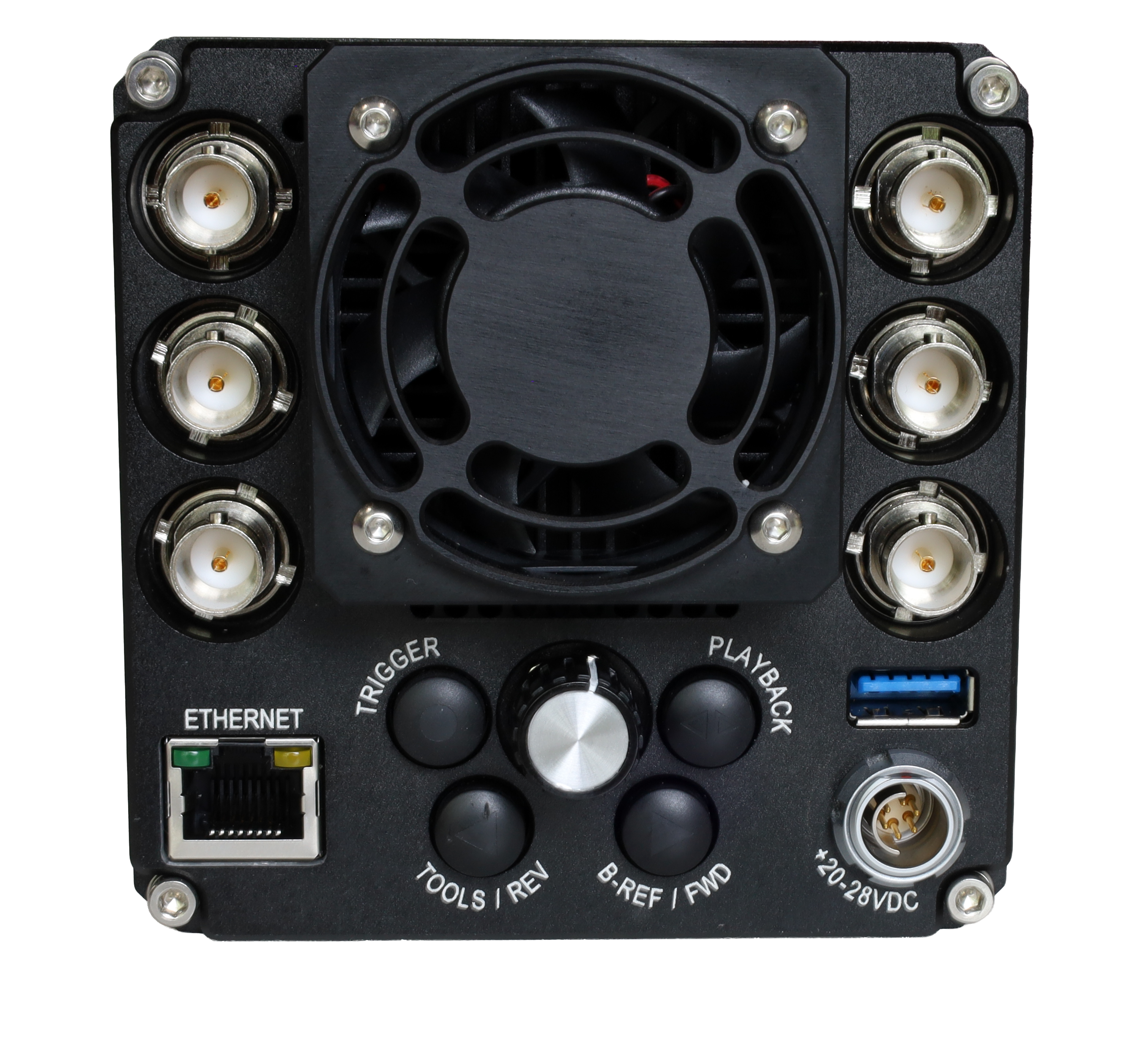

集成控制和同步：可编程 I/O、机身控制、3G-SDI 视频输出和 IRIG-B 时间码，实现精确的时序控制、同步和监控。
简化存储和传输：机载存储支持多达 63 个多片段分区，并集成 USB-A 接口，可直接将 .cine 文件传输至商用SSD。

专为真实测试场景打造

独立式C系列承袭Phantom成熟的工程理念，在严苛的实验室和工业环境中提供稳定可靠的性能。机身紧凑，尺寸仅为 9.6 x 9.6 x 6.8 cm，重量轻至0.6 kg，可适配实验台、测试台架、显微镜以及各类空间受限的场景。具备主动冷却功能，支持静音模式，录制过程中可关闭风扇。

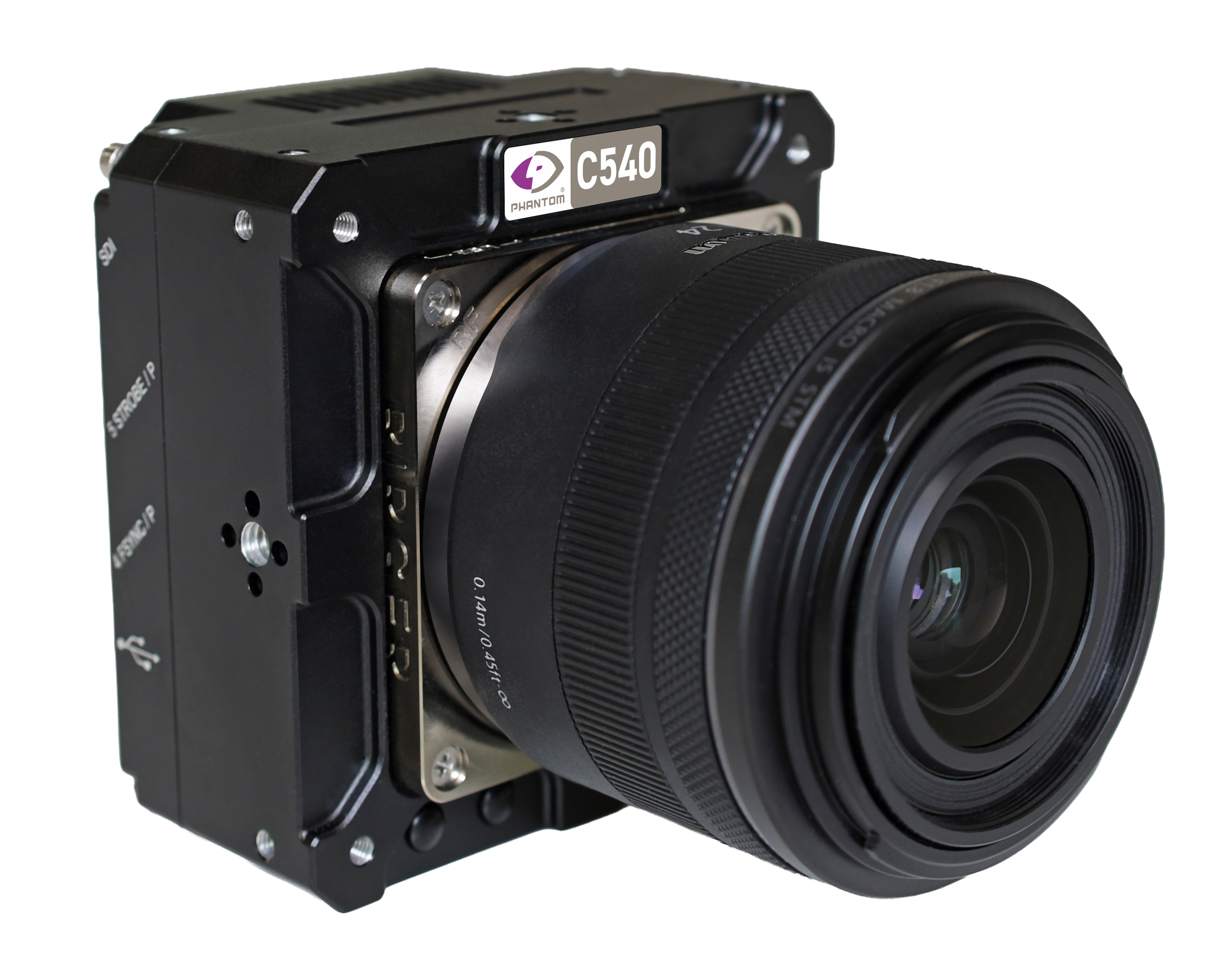

灵活的镜头选型：提供 C 卡口和 RF 卡口机身版本，同时支持 M42 x 1.0、M42 x 0.75 和 EF/F 卡口转接环，可匹配多种光学镜头，覆盖广泛的应用场景。
坚固耐用，易于部署：初步具备 30G 抗冲击等级（运行状态），机身各面均设有 1/4-20 和 M4 安装孔，支持在实验室和现场环境中的可靠部署。
测试结果可复现：可编程 I/O 通过 F-SYNC 或 IRIG-B 时间码实现外部同步，确保与其他设备同步，提升多次测试间的可重复性。

运动分析挑战的解决方案

最小化运动模糊	全局快门曝光时间低至 2 µs，可定格高速事件而无运动拖影。同时，快门关闭（帧跨越）模式可生成精准的 PIV 帧对。
小巧传感器实现高精度测量	400 万像素 1 英寸 BSI 传感器，搭配 5 µm 像素尺寸，将高空间分辨率浓缩于紧凑的传感器规格中，非常适合狭小空间的光学搭建场景，镜头选型灵活度高。
低光照环境下的清晰数据	搭载相关双采样（CDS）技术的 BSI 架构，将读出噪声降至 5 e⁻ 以下，即使在光照不足的条件下，仍能提供可靠的测量数据。
无缝集成	Phantom PCC 和开放式 SDK 可直接对接现有的分析流程，实现流畅无阻的工作链路。
未经修改的原始数据	提供具有禁用图像校正功能的原始 .cine 文件，保留传感器原始数据，以实现合格/不合格的精确分析。
