接线盒

Phantom 接线盒是多摄像机高速成像系统的核心组件，负责分配电源、信号和数据，确保每台摄像机同步运行且随时就绪。无论您是使用 C 系列摄像机搭建碰撞测试系统，还是扩展您的 Miro 系列摄像机，我们都有专为您的工作流程设计的接线盒可供选用。

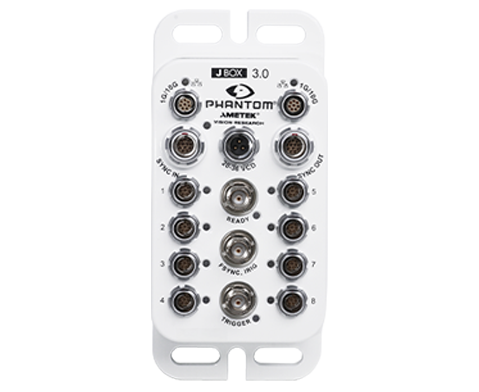

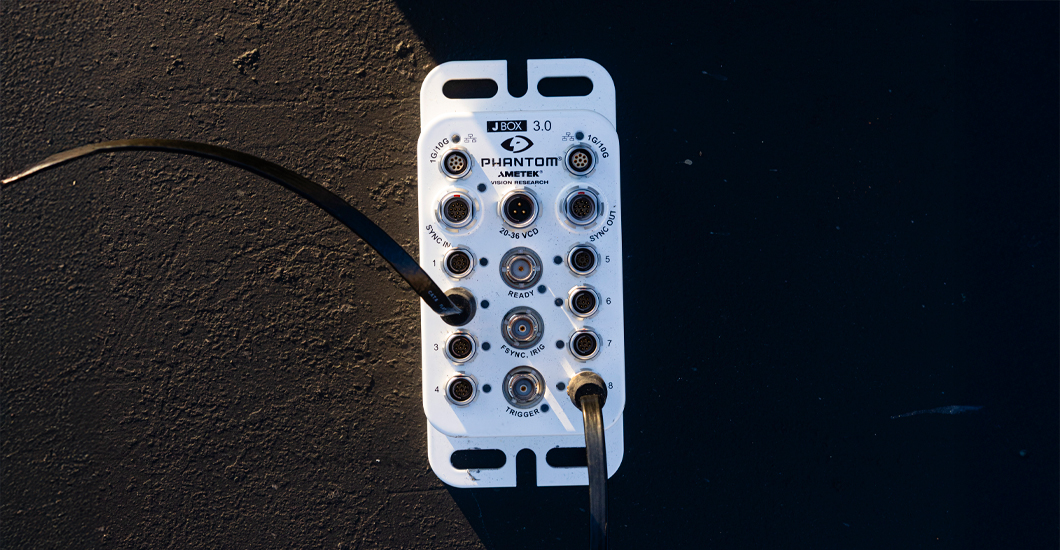

JB3 接线盒（适配 C 系列系统）

JB3 是专为 C540J 和 C980J 这两款 C 系列摄像机设计的接线盒，每台 JB3 最多可支持 8 台摄像机（相较于上一代产品增加了 2 台摄像机的承载能力），助力测试实验室捕捉到更多的乘员视角和结构视图，同时精简设备和优化布线。

JB3 可承受最高 170G 的反复冲击，满足车载和障碍物碰撞测试的严苛工况。设备小巧紧凑、布线整洁，且与上一代设备 JB2 兼容，使实验室能够在不舍弃现有配套设施的情况下升级到 C 系列摄像机。

JB3 功能特性：

• 每台 JB3 最多可支持 8 台 C 系列摄像机
• 10Gb 以太网，实现更快的数据下载
• 配备 8 个摄像机接口、1 个电源输入、同步输入、同步输出、2 个以太网接口（Gb/10G）和 3 个用于 I/O 信号的 BNC 接口
• 支持硬件触发接口，以及通过 PCC 软件经以太网实现的软件触发
• 通过 FSync 或 IRIG-B 时间码实现外部同步
• 可级联，用于大规模多摄像机集成系统
• 摄像机直连线缆最长 10 米，搭配适配器使用可达 30 米
• 输入电压 20 - 36 VDC，配备 280W 电源
• 向下兼容 Miro JB2 平台
• 耐冲击等级：170G 冲击，24 Grms 振动（符合 MIL-STD-202G 标准）
• 尺寸：17.2 x 8.2 cm，重量：0.7 kg

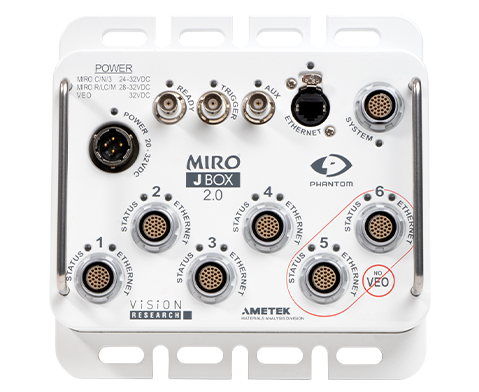

Miro 接线盒 2.0（JB 2.0）

Miro 接线盒 2.0 仍可供使用 Miro 摄像机系统的实验室使用。该设备兼容所有 Miro 系列摄像机和部分 VEO S 型号，每台 JB 2.0 最多支持 6 台摄像机，并具备高达 170G 的 Hi-G 抗冲击等级。它可与其他接线盒以菊花链方式级联，也能通过加 固型 RJ45 以太网接口直连笔记本电脑，或接线接入定制的控制转接盒。

JB 2.0 功能特性：

• 每台 JB 2.0 最多可支持 6 台 Miro 摄像机（其中 4 个接口可支持 Phantom VEO S 型号）
• 耐冲击等级：170G 冲击，17 Grms 振动（符合 MIL-STD-202G 标准）
• 配备 Ready、Trigger 和 Aux BNC 接口，用于信号和同步控制
• 输入电压 20 - 36 VDC，兼容 280W 电源或用户自备电源
• 采用加固型 RJ45 以太网接口，可直连笔记本电脑
• 支持以菊花链串联或树形分支结构进行级联
• 尺寸：18.7 x 18.7 x 5.3 cm

如果您正在使用 Miro 系统并考虑升级，JB3 可向下兼容 JB2 的安装配置。欢迎联系我们了解更多有关向 C 系列升级过渡的信息。
